一、简介
本系列液压缸是由14种缸径，分别按两种速比组成28种规格的单活塞双作用差动油缸。另外缸头法兰、中间轴销和底座安装三种还可作成双活塞双作用等速油缸，再加上有无缓冲与上述28种规格组成384个品种。其安装形式和尺寸符合德国钢厂和IS03320标准，特别适合环境恶劣、重载的工作状态。广泛应用于钢铁、铸造、锻造及机械制造等工业部门。
二、工作条件
工作压力MPa：25、35工作介质：矿物油、磷酸油和水-乙二醇
工作温度℃：-30~+100 介质粘度cst：2.8~380
速度m／s：0.5(采用特殊密封可达到15)
三、型号选择
CD 25 E D／d × S A 10 02 C G U M T ※
CD——种类：CD=差动缸；CG=等速缸
25——工作压力：250=25MPa；350=35MPa
E——安装形式：A=尾部单耳环带衬套；B=尾部单耳环带关节轴承；C=前法兰；
D=后法兰；E=中间轴销；F=底座
D／d——缸径／杠径(详见表一)
S——行程
A——缸头、缸底连接方式：A=两端均以螺纹连接；
B=缸头螺纹连接、缸底焊接（D≤100）
10——系列号：10=10系列；10~19系列尺寸相同
02——接口：01=英制螺纹；02=公制螺纹
C——活塞杆材质：C=45钢表面镀硬铬；H=50钢表面镀硬铬；L=1Crl7Ni2钢表面镀硬铬
G——活塞杆螺纹：G=用于耳环GA、GAK及SA的螺纹；A=用于GAS耳环的螺纹
U——缓冲：U=无缓冲；D=带缓冲
M——油介质：M=矿物油，丁晴橡胶密封；v=磷酸酯氟橡胶密封
T——密封结构：T=滑动环组合密封；A=V型密封围组
※——进一步说明

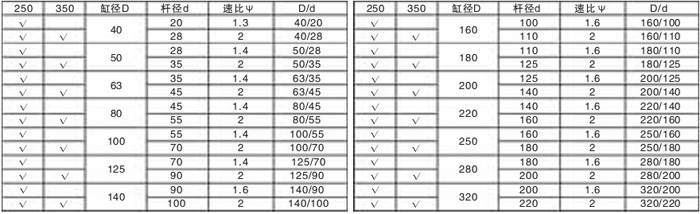

表一 D/d——缸径/杠径

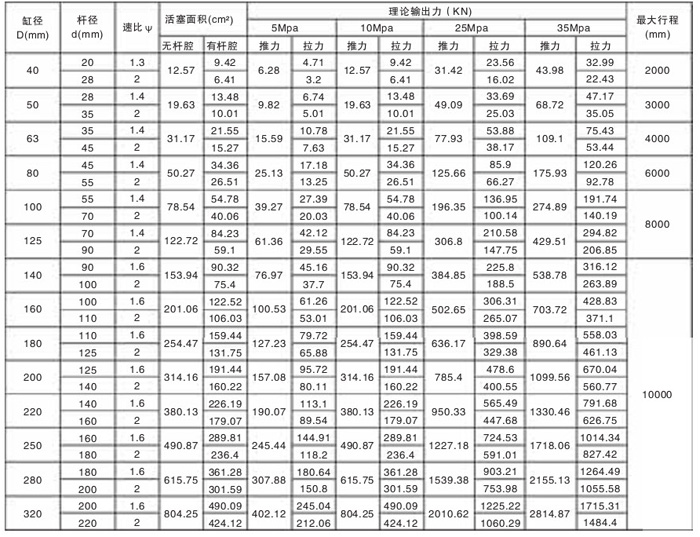

技术参数：

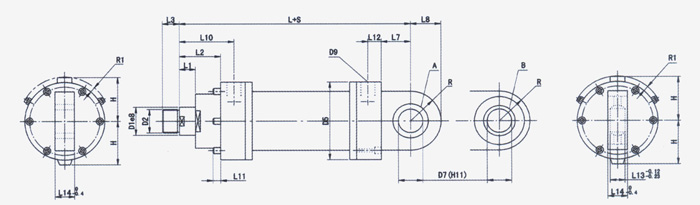

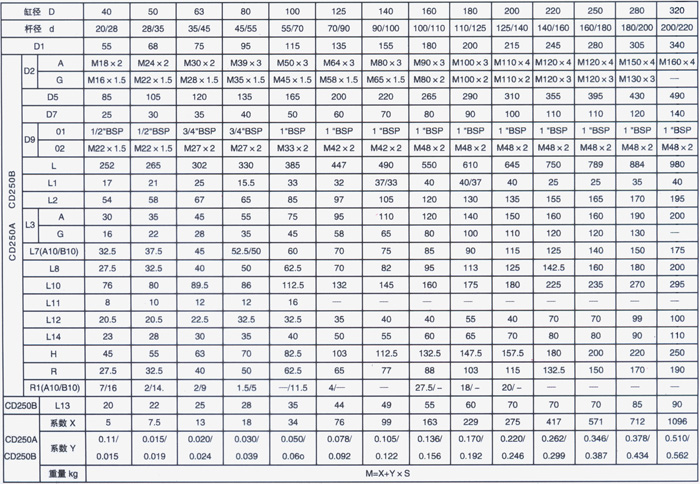

CD250A、CD250型系列差动重载液压缸外形尺寸
CD250A、CD250 尾部单耳环带滑动轴承 尾部单耳环带联节轴承
注：
1、A10型用螺纹连接缸底，适用于所有尺寸的缸径。
2、B10型用焊接缸底，只用在D≤100的缸径。
3、缸头外侧采用密封盖，仅用于D≥125的缸径。
4、缸头外侧采用活塞杆导向套，仅用于D≤100的缸径。
5、缸头、缸底与缸筒辉纹连接时，当缸径D≤100时，螺钉头均露在法兰外，当缸径D＞100时，螺钉头凹入缸底法兰内。
6、单向节流阀和排气阀与水平线夹角θ：CD350系列：缸径≤200，θ=30°，缸径≥220， θ=45°
CD250系列：除缸径=320，θ=45°，其余均为30°。
