产品概述
ZNT2-12/630-12.5型永磁机构高压真空断路器（以下简称断路器）可用于额定频率50HZ，额定电压12KV，额定电流至630A，额定断路开断电流至12.5KA的电力系统中，作为高压电器设备的控制和?；た?。目前，广泛应用在煤矿系统组成矿用一般型及矿用隔爆型开关柜。也适用于老开关改造。
该断路器采用双稳态永磁机构，并具有纯机械手动合、分闸操作功能，相对于现有的弹簧操作机构，可靠性更高，寿命更长，是弹簧操作机构类型断路器的理想替代产品。
技术参数
断路器的额定技术参数 断路器装配后的特征参数
●额定电压：12KV ●触头开距：8+2mm
●额定绝缘水平 ●触头超行程：3+1mm
雷电冲击耐压（标准全波）：75KV ●平均合闸速度：≥0.6m/s
一分钟工频耐压：42KV ●平均分闸速度：≥0.8m/s
控制回路一分钟工频耐压：2KV ●主回路电阻：≤120μΩ
●额定频率：50Hz ●触头合闸弹跳时间：≤3.5ms
●额定电流：630A ●三相不同接触时间：≤1ms
●额定短路开断电流（有效值）：12.5KA ●触头接触压力：≥930N（含自闭力）
●额定短路关合电流（峰值）：31.5KA
●额定峰值耐受电流：31.5KA
●额定短路耐受电流：12.5KA 永磁机构控制器的技术参数
●额定短路持续时间：4S ●控制器输入工作电压：AC60~150V
●额定操作顺序：分-180S-合分-180S-合分 ●电容充电电压：DC100~160V
●分闸时间：≤0.10S ●电容充电电流:＜2A
●机械寿命：20000次 ●整机静态待机功率：≤2W
●电寿命： ●合分闸间隔时间：≥50ms
额定短路开断电流开断次数：30次 ●断电自放时间：≥3Min
额定电流开断次数：20000次 ●永磁机构合闸操作最小时间间隔：≥20S
适用环境条件
环境温度：-5~+40℃;
海拔高度：不超过1000米；
相对湿度：不大于95%（+25℃）；
安装位置的倾斜度不超过15°；
不能用于有显著污秽、化学腐蚀及剧烈振动的场所。

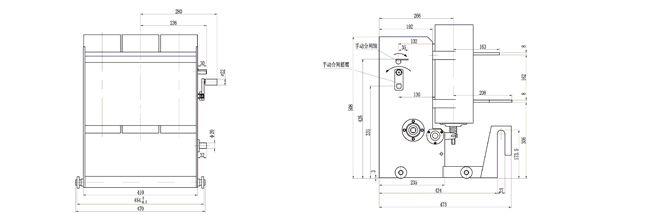

外型尺寸图
